產品描述

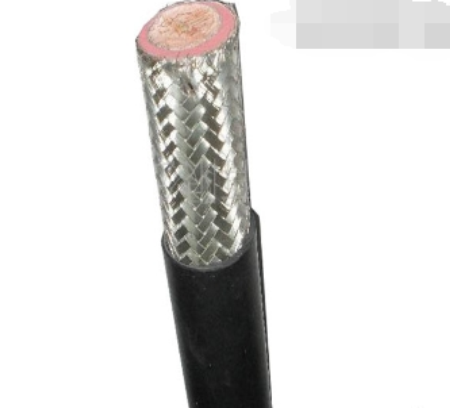

船用控制電纜CKEF/SA CKEF80/SA
執行標準:船用控制電纜CKEF/SA CKEF80/SA執行行業標準.
產品用途
船用控制電纜CKEF/SA CKEF80/SA適用于各種河海船舶及海上石油平臺等水上建筑的一般控制裝置之用。
船用控制電纜CKEF/SA CKEF80/SA使用特性
1、額定電壓U0/U為：0.6/1KV及以下。 2、電纜導體長期允許***高工作溫度為：
交聯聚乙烯絕緣船用控制電纜為90℃； 乙丙絕緣船用控制電纜為85℃； 聚氯乙烯絕緣船用控制電纜70℃； 天然丁苯絕緣船用控制電纜65℃； NR/SBR
3、短路時電纜導體的***高溫度不超過：
交聯聚乙烯絕緣船用控制電纜為250℃； 乙丙絕緣船用控制電纜為250℃； 聚氯乙烯絕緣船用控制電纜150℃； PVC insulation shipboard control cable 150℃；
天然丁苯絕緣船用控制電纜150℃；
4、敷設時（溫度不低于0℃）電纜的***小彎曲半徑如下表：
電纜結構特征
| 電纜外徑 (mm) | ***小彎曲內半徑
|
金屬編織鎧裝型
| 任何值 | 6D |
非鎧裝型
| D≤25 | 4D |
D>25 | 6D |
產品名稱及代號
1、在火焰條件下的燃燒特性代號
代號 | 定義 | 代號
| 定義 |
D | 單根燃燒
| A | 有煙有酸有毒
|
S | 成束燃燒
| B | 低煙低酸低毒
|
N | 耐火(單根燃燒)
| C | 無鹵低煙低毒
|
2、材料代號
代號
| 絕緣
| 代號
| 內套
| 代號
| 鎧裝
| 代號
| 外套
| 代號
| 特 征
|
E | 乙丙橡膠
| F | 氯丁橡膠 | 2 | 雙鋼帶
| 0 | 無外護套
| R | 軟Soft |
J | 交聯聚乙烯
| H | 氯磺化聚乙烯
| 3 | 細鋼絲
| 2 | 聚氯乙烯
| P | 線芯屏蔽 n |
V | 聚氯乙烯
| V | 聚氯乙烯
| 8 | 銅絲編織
| 4 | 氯磺化聚乙烯
| M | 水密性
|
X | 天然丁苯橡膠 | PF | 熱塑性聚烯烴
| 9 | 鋼絲編織
| 5 | 交聯聚烯烴
| - | - |
- | - | PJ | - | 6 | 熱塑性聚烯烴 | - | - |
電纜名稱和型號
型號
| 名稱
|
CKEF/SA | 乙丙絕緣氯丁護套船用控制電纜，SA型
|
CKEF80/SA | 乙丙絕緣氯丁護套裸銅絲編織鎧裝船用控制電纜，SA型
|
CKE82/SA | 乙丙絕緣銅絲編織鎧裝聚氯乙烯護套船用控制電纜，SA型 E |
CKEF90/SA | 乙丙絕緣氯丁護套裸鋼絲編織鎧裝船用控制電纜，SA型
|
CKEF92/SA | 乙丙絕緣氯丁內套鋼絲編織鎧裝聚氯乙烯外套船用控制電纜，SA型
|
CKEH/SA | 乙丙絕緣氯磺化聚乙烯護套船用控制電纜，SA型
|
CKEH80/SA | 乙丙絕緣氯磺化聚乙烯護套裸銅絲編織鎧裝船用控制電纜，SA型 E |
CKEH82/SA | 乙丙絕緣氯磺化聚乙烯內套銅絲編織鎧裝聚氯乙烯外套船用控制電纜，SA型
|
CKEH90/SA | 乙丙絕緣氯磺化聚乙烯護套裸鋼絲編織鎧裝船用控制電纜，SA型 |
CKEH92/SA | 乙丙絕緣氯磺化聚乙烯內套鋼絲編織鎧裝聚氯乙烯外套船用控制電纜，SA型
|
CKEV/SA | 乙丙絕緣聚氯乙烯護套船用控制電纜，SA型
|
CKEV80/SA | 乙丙絕緣聚氯乙烯護套裸銅絲編織鎧裝船用控制電纜，SA型
|
CKEV82/SA | 乙丙絕緣聚氯乙烯內套銅絲編織鎧裝聚氯乙烯外套船用電力電纜，SA型
|
CKEV90/SA | 乙丙絕緣聚氯乙烯護套裸鋼絲編織鎧裝船用控制電纜，SA型
|
CKEV92/SA | 乙丙絕緣聚氯乙烯內套鋼絲編織鎧裝聚氯乙烯外套船用控制電纜，SA型
|
CKJV/DA/SA | 交聯聚乙烯絕緣聚氯乙烯護套船用控制電纜，DA/SA型
|
CKJV80/DA/SA | 交聯聚乙烯絕緣聚氯乙烯護套裸銅絲編織鎧裝船用控制電纜，DA/SA型
|
CKJV82/DA/SA | 聚氯乙烯絕緣聚氯乙烯內套銅絲編織鎧裝聚氯乙烯外套船用控制電纜，DA/SA型
|
CKJV90/DA/SA | 交聯聚乙烯絕緣聚氯乙烯護套裸鋼絲編織鎧裝船用控制電纜，DA/SA型
|
CKJV92/DA/SA | 交聯聚乙烯絕緣聚氯乙烯內套鋼絲編織鎧裝聚氯乙烯外套船用控制電纜，DA/SA型
|
CKJPF/SC | 交聯聚乙烯絕緣熱塑性聚烯烴護套船用控制電纜，SC型
|
CKJPF80/SC | 交聯聚乙烯絕緣熱塑性聚烯烴護套裸銅絲編織鎧裝船用控制電纜，SC型
|
CKJPF82/SC | 交聯聚乙烯絕緣熱塑性聚烯烴內套銅絲編織鎧裝聚氯乙烯外套船用控制電纜，SC型
|
CKJPF90/SC | 交聯聚乙烯絕緣熱塑性聚烯烴護套裸鋼絲編織鎧裝船用控制電纜，SC型
|
CKJPF92/SC | 交聯聚乙烯絕緣熱塑性聚烯烴內套鋼絲編織鎧裝聚氯乙烯外套船用電力電纜，SC型
|
CKJPJ/SC | 交聯聚乙烯絕緣交聯聚烯烴護套船用控制電纜，SC型
|
CKJPJ80/SC | 交聯聚乙烯絕緣交聯聚烯烴護套裸銅絲編織鎧裝船用控制電纜，SC型
|
CKJPJ82/SC | 交聯聚乙烯絕緣交聯聚烯烴內套銅絲編織鎧裝聚氯乙烯外套船用電力電纜，SC型
|
CKJPJ90/SC | 交聯聚乙烯絕緣交聯聚烯烴護套裸鋼絲編織鎧裝船用控制電纜，SC型
|
CKJPJ92/SC | 交聯聚乙烯絕緣交聯聚烯烴內套鋼絲編織鎧裝船聚氯乙烯外套用電力電纜，SC型
|
CKJ82/DA/SA | 聚氯乙烯絕緣銅絲編織鎧裝聚氯乙烯護套船用控制電纜，DA/SA型
|
CKJ85/SC | 聚氯乙烯絕緣銅絲編織鎧裝交聯聚烯烴護套船用控制電纜，SC型
|
CKJ86/SC | 聚氯乙烯絕緣銅絲編織鎧裝熱塑性聚烯烴護套船用控制電纜，SC型
|
CKJPF86/SC | 交聯聚乙烯絕緣熱塑性聚烯烴內套銅絲編織鎧裝熱塑性聚烯烴外套船用控制電纜，SC型
|
CKJPF96/SC | 交聯聚乙烯絕緣熱塑性聚烯烴內套鋼絲編織鎧裝熱塑性聚烯烴外套船用控制電纜，SC型
|
CKJPJ85/SC | 交聯聚乙烯絕緣交聯聚烯烴內套銅絲編織鎧裝交聯聚烯烴外套船用控制電纜，SC型
|
CKJPJ95/SC | 交聯聚乙烯絕緣交聯聚烯烴內套鋼絲編織鎧裝交聯聚烯烴外套船用控制電纜，SC型
|
注:本表中未列出的電纜規格可根據用戶需要生產。
