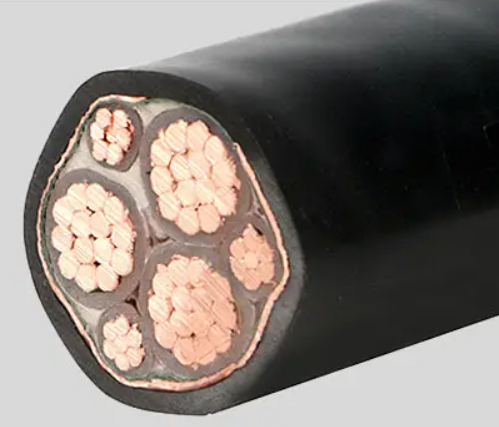

                     低煙無鹵變頻電纜WDZ-BPYJEP WDZ-BPYJEP2

   低煙無鹵變頻電纜WDZ-BPYJEP WDZ-BPYJEP2適用于對屏蔽性能要求較嚴格的動力線路及輸配電線路，尤其適用于額定電壓0.6/1kv及以下的變頻控制傳動系統中作供電或連接電纜。隨著頻率制傳動技術的發展，對頻率變速傳動系統的要求越來越高，尤其是對采用快速切換的1IGB半導體現代變頻技術，盡管脈沖頻率高或更斷時間僅毫秒內，但它們對周圍環境產生電磁場。為保持就頻器正常工作不受電磁干擾，因此邊接變頻器與三相交流電機之間的電纜就要具有抗干擾性能、較低的有效電容及較低的傳輸阻抗。

注：變頻器電纜實際上是一種屏蔽型的電力電纜，不同之處為地線或均分成三等份放置于三主線芯間，或作成同心導體繞在三芯主線的外面均勻電場、改善電纜的電磁輻射水平。多用于大功率變頻器的供電及與變頻電機的邊接。

執行標準：煙無鹵變頻電纜WDZ-BPYJEP WDZ-BPYJEP2執行企業標準。

煙無鹵變頻電纜WDZ-BPYJEP WDZ-BPYJEP2應用范圍

由變頻器用供電電纜和頻率控制電機組成了傳動系統。它用于頻率控制傳動系統中作供電電纜或連接電纜。該系統的電纜尤其適用于鋼鐵、石油化工、電廠、造紙、紡織、金屬加工和食品加工的自動化生產線的輸送機、傳輸線以及各類壓力泵、鼓風機、集中空調等。

允許溫度及工作電壓

1、交聯聚乙烯絕緣變頻電纜允許導體連續工作***高溫度900C，短路時***高溫度2500C。

硅橡膠絕緣變頻電纜允許導體連續工作***高溫度1500C，短路時***高溫度2500C。

2、交聯型變頻電纜在運輸、儲存、輻射、搬運和作業時自由彎曲≥500C，固定敷設：≥00C。

硅橡膠絕緣變頻電纜在運輸、儲存、輻射、搬運和作業時自由彎曲≥-200C，固定敷設：≥-250C。

3、電纜彎曲半徑為電纜直徑的12倍，軟電纜為電纜直徑的6倍。

4、額定電壓為600/1000V，交流試驗電壓3500V。

產品特點

1、較低的有效電容。

2、具有屏蔽性能，高密度編織屏蔽及復合屏蔽設計使電纜具有良好的抗電磁干擾、電磁輻射的性能，有利于新型短路自動保護設備的應用。

3、較低且均勻的正（逆）序和零阻抗，與普通四芯電纜相比極大改善了供電品質：該電纜含有屏蔽層，以防止電磁干擾，傳輸阻抗RX是對屏蔽抗感應和電容耦合的有效性量度，低傳輸阻抗可提供良好的電磁相容性。

4、完全對稱的三芯設計，更好的電磁兼容性，比四芯電纜更好的性能。三根耐候耐溫樹脂絕緣線芯在縫隙處勻等距絞合，形成一種真正的同心結構。

5、****屏蔽了高次諧波電流分量對其他控制電路的干擾。

6、屏蔽層的截面設計與主線芯達到一定比例，可用作PE接地線芯。

7、電纜導體的***高工作溫度與絕緣材料相適應。

8、采用低煙無鹵阻燃護層，電纜在發生火災時具有發煙少，無有毒氣體等優點，使用更安全環保，也可以制造成耐火燃燒型，可用于危險區域。

9、試驗電壓：3.5kv/5min；脈沖雷擊電壓：正負10次，40kv不擊穿。

型號、名稱及適用場所
