產品描述

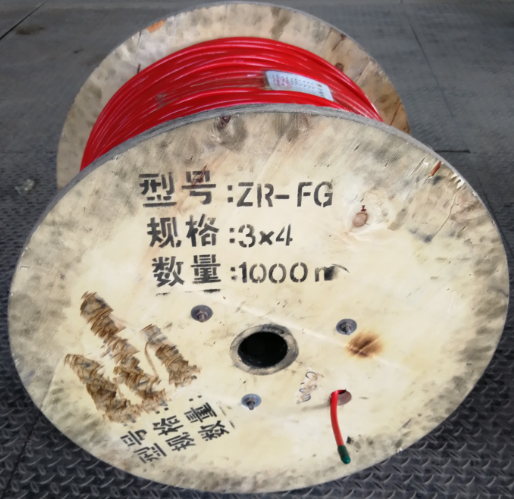

電力電纜YGC-F46(FG)-3*4
產品說明
一、產品特點及用途
電力電纜YGC-F46(FG)-3*4適用于交流額定電壓0.6/1KV及以下作固定敷設用輸配線路、動力傳輸或電機引接線，具有耐高溫、耐油、耐腐蝕、耐酸堿及腐蝕性氣體、防水等特性，高溫環境電氣性能穩定，載流量大，抗老化性能優越，使用壽命長，廣泛用于冶金、電力、石化、大型建筑、汽車制造等行業。
二、產品執行標準：電力電纜YGC-F46(FG)-3*4企業標準.阻燃耐火特性試驗執行GB12666-90標準
三、使用特性
1、交流額定電壓：U0/U 0.6/1KV；
2、頭等工作溫度：聚全氟乙丙烯(F46)絕緣不超過200℃，可溶性聚四氟乙烯(PFA)絕緣不超過260℃；
3、很低環境溫度：氟塑料或硅橡膠護套固定敷設-60℃，非固定敷設-15℃；
4、電纜安裝敷設溫度應不低于0℃(氟塑料、硅橡膠和丁腈護套電纜不低于-25℃)；
5、電纜允許彎曲半徑：?jiǎn)涡倦娎|***小為電纜外徑的10倍、多芯電纜***小為電纜外徑的15倍。
四、基本型號及名稱
| 型號 | 產品名稱 | 正常使用溫度℃ |
| FF46 | 氟塑料絕緣和護套電力電纜 | -60-200 |
| FF46-22 | 氟塑料絕緣和護套鋼帶鎧裝電力電纜 | -60-200 |
| FF46P | 氟塑料絕緣和護套銅編織屏蔽電力電纜 | -60-200 |
| ZR-F46(FV) | 氟塑料絕緣阻燃聚氯乙烯護套電力電纜 | -40-105 |
| ZR-F46-22(FV22) | 氟塑料絕緣鋼帶鎧裝阻燃聚氯乙烯護套電力電纜 | -40-105 |
| ZR192-FF46 | PFA絕緣和護套電力電纜(引進原料) | -60-260 |
| ZR192-FF46P | PFA絕緣和護套銅編織屏蔽電力電纜(引進原料) | -60-260 |
| ZR192-FF46-22 | PFA絕緣和護套鋼帶缺裝電力電纜(引進原料) | -60-260 |
| YGC-F46(FG) | 氟塑料絕緣硅橡膠護套電力電纜 | -60-180 |
| YGC-F46-22(FG22) | 氟塑料絕緣鋼帶鎧裝硅橡膠護套電力電纜 | -60-180 |
| YVF-F46 | 氟塑料絕緣阻燃丁腈聚氯乙烯護套電力電纜 | -60-105 |
| YVF-F46-22 | 氟塑料絕緣鋼帶鎧裝阻燃丁腈聚氯乙烯護套電力電纜 | -60-105 |
備注:軟結構電纜在原型號中加R,導體線芯中銅絲可以采用鍍錫,型號前加ZR192采用引進PFA材料,耐溫260℃。
五、代號名稱含義
| 代號 | 代號名稱和含義 |
| 系列代號 | 略 |
| F(F46) | 聚全氟乙丙烯(F46) |
| YVF | 丁腈膠NBR |
| G | 硅橡膠 |
| 192 | 引進PFA絕緣和護套 |
| ZR(V) | 阻燃聚氯乙烯(分阻燃70℃、90℃、105℃三種) |
| 22 | 鋼帶鎧裝 |
| 32 | 細鋼絲鎧裝 |
| P | 銅編織屏蔽 |
| R | 多股絞合導體 |
六、主要技術指標
1、成品電纜導體直流電阻(符合GB3956規定)；
2、20℃時絕緣電阻不小于500MΩ/KM；
3、成品電纜經受交流50HZ 3.5KV/5min電壓試驗不擊穿。
