產品描述

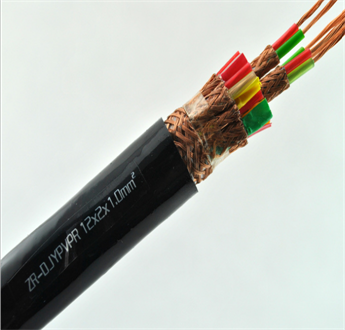

電子計算機多對屏蔽電纜DJYPV-1 DJYPV-2 DJYPV-3
執行標準：電子計算機多對屏蔽電纜DJYPV-1 DJYPV-2 DJYPV-3執行TICW 6-2009
適用范圍
電子計算機多對屏蔽電纜DJYPV-1 DJYPV-2 DJYPV-3適用于抗干擾性能要求較高的電纜，也可以適用于發電、化工、石油、冶金等工礦企業集散系統、電子計算機系統、監控回路、自動化系統的信號傳輸及檢測儀器、儀表連接用多對屏蔽電纜。
阻燃電纜主要用于有防火要求較高的場合，該產品保持同電壓等級、同規格普通電纜所有的性能指標，如：較高的機械、物理性能，優良的電氣性能和耐化學腐蝕性能等，又具有阻燃特性，避免了由于電纜引起的火災的蔓延，減少了生命和財產的巨大損失。
低煙低鹵阻燃電纜除保持阻燃電纜的一般特性和電氣性能外，還具有燃燒時發煙量少、氯化氫氣體釋放量小和低腐蝕性的特點。
低煙無鹵阻燃產品除了能滿足阻燃電纜的使用要求外，還具有無鹵酸氣體釋出、發煙量少，產生腐蝕性氣體較少、阻燃性能好的特點。
氟塑料護大產硅橡膠護套電纜具有耐高溫、耐酸堿、耐油和耐老化等特性。
本安型電子計算機電纜還具有防爆特性，適用于化學和石油化學具有爆炸氣體和粉塵環境下的測控系統與本安電路。
電子計算機多對屏蔽電纜DJYPV-1 DJYPV-2 DJYPV-3使用特性：
1、額定電壓：U0/U為300/50V0。
2、電纜的長期允許工作溫度不超過70℃。
阻燃型不超過105℃；
低煙無鹵阻燃型工作溫度不超過90℃；
氟塑料工作溫度不超過200℃；
硅橡膠工作溫度不超過180℃。
3、電纜的敷設溫度應不低于：
聚氯乙烯護套：固定敷設-40℃；非固定敷設-15℃。
氟塑料和硅橡膠：固定敷設-60℃；非固定敷設-20℃。
4、推薦的允許彎曲半徑：
無鎧裝層的電纜，應不小于電纜外徑的6倍；
帶鎧裝層的電纜，應不小于電纜的12倍
電纜名稱和型號
型號
| 名稱
|
DJYPV-1 | 銅芯聚乙烯絕緣聚氯乙烯護套銅絲編織分屏蔽計算機用電纜
|
DJYPV-2 | 銅芯聚乙烯絕緣聚氯乙烯護套銅絲編織分屏蔽和總屏蔽計算機用電纜
|
DJYPV-3 | 銅芯聚乙烯絕緣聚氯乙烯護套銅絲編織總屏蔽計算機用電纜
|
DJYP2V-1 | 銅芯聚乙烯絕緣聚氯乙烯護套銅帶分屏蔽計算機用電纜
|
DJYP2V-2 | 銅芯聚乙烯絕緣聚氯乙烯護套銅帶分屏蔽和總屏蔽計算機用電纜
|
DJYP2V-3 | 銅芯聚乙烯絕緣聚氯乙烯護套銅帶總屏蔽計算機用電纜
|
DJYP3V-1 | 銅芯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶分屏蔽計算機用電纜
|
DJYP3V-2 | 銅芯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶分屏蔽和總屏蔽計算機用電纜
|
DJYP3V-3 | 銅芯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶總屏蔽計算機用電纜
|
DJYPV22-1 | 銅芯聚乙烯絕緣聚氯乙烯護套銅絲編織分屏蔽鋼帶鎧裝計算機用電纜
|
DJYPV22-2 | 銅芯聚乙烯絕緣聚氯乙烯護套銅絲編織分屏蔽總屏蔽鋼帶鎧裝計算機用電纜
|
DJYPV22-3 | 銅芯聚乙烯絕緣聚氯乙烯護套銅絲編織總屏蔽鋼帶鎧裝計算機用電纜
|
DJYP2V22-1 | 銅芯聚乙烯絕緣聚氯乙烯護套銅帶分屏蔽鋼帶鎧裝計算機用電纜
|
DJYP2V22-2 | 銅芯聚乙烯絕緣聚氯乙烯護套銅帶分屏蔽和總屏蔽鋼帶鎧裝計算機用電纜
|
DJYP2V22-3 | 銅芯聚乙烯絕緣聚氯乙烯護套銅帶總屏蔽鋼帶鎧裝計算機用電纜
|
DJYP3V22-1 | 銅芯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶分屏蔽鋼帶鎧裝計算機用電纜
|
DJYP3V22-2 | 銅芯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶分屏蔽總屏蔽鋼帶鎧裝計算機用電纜
|
DJYP3V22-3 | 銅芯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶總屏蔽鋼帶鎧裝計算機用電纜
|
ZR-DJYPV-1 | 銅芯聚乙烯絕緣阻燃聚氯乙烯護套銅絲編織分屏蔽計算機用電纜
|
ZR-DJYPV-2 | 銅芯聚乙烯絕緣阻燃聚氯乙烯護套銅絲編織分屏蔽和總屏蔽計算機用電纜
|
ZR-DJYPV-3 | 銅芯聚乙烯絕緣阻燃聚氯乙烯護套銅絲編織總屏蔽計算機用電纜
|
ZR-DJYP2V-1 | 銅芯聚乙烯絕緣阻燃聚氯乙烯護套銅帶分屏蔽計算機用電纜
|
ZR-DJYP2V-2 | 銅芯聚乙烯絕緣阻燃聚氯乙烯護套銅帶分屏蔽和總屏蔽計算機用電纜
|
ZR-DJYP2V-3 | 銅芯聚乙烯絕緣阻燃聚氯乙烯護套銅帶總屏蔽計算機用電纜
|
ZR-DJYP3V-1 | 銅芯聚乙烯絕緣阻燃聚氯乙烯護套鋁塑復合帶分屏蔽計算機用電纜
|
ZR-DJYP3V-2 | 銅芯聚乙烯絕緣阻燃聚氯乙烯護套鋁塑復合帶分屏蔽和總屏蔽計算機用電纜
|
ZR-DJYP3V-3 | 銅芯聚乙烯絕緣阻燃聚氯乙烯護套鋁塑復合帶總屏蔽計算機用電纜
|
ZR-DJYPV22-1 | 銅芯聚乙烯絕緣阻燃聚氯乙烯護套銅絲編織分屏蔽鋼帶鎧裝計算機用電纜
|
ZR-DJYPV22-2 | 銅芯聚乙烯絕緣阻燃聚氯乙烯護套銅絲編織分屏蔽總屏蔽鋼帶鎧裝計算機用電纜
|
ZR-DJYPV22-3 | 銅芯聚乙烯絕緣阻燃聚氯乙烯護套銅絲編織總屏蔽鋼帶鎧裝計算機用電纜
|
ZR-DJYP2V22-1 | 銅芯聚乙烯絕緣阻燃聚氯乙烯護套銅帶分屏蔽鋼帶鎧裝計算機用電纜
|
ZR-DJYP2V22-2 | 銅芯聚乙烯絕緣阻燃聚氯乙烯護套銅帶分屏蔽總屏蔽鋼帶鎧裝計算機用電纜
|
ZR-DJYP2V22-3 | 銅芯聚乙烯絕緣阻燃聚氯乙烯護套銅帶總屏蔽鋼帶鎧裝計算機用電纜
|
ZR-DJYP3V22-1 | 銅芯聚乙烯絕緣阻燃聚氯乙烯護套鋁塑復合帶分屏蔽鋼帶鎧裝計算機用電纜
|
ZR-DJYP3V22-2 | 銅芯聚乙烯絕緣阻燃聚氯乙烯護套鋁塑復合帶分屏蔽總屏蔽鋼帶鎧裝計算機用電纜
|
ZR-DJYP3V22-3 | 銅芯聚乙烯絕緣阻燃聚氯乙烯護套鋁塑復合帶總屏蔽鋼帶鎧裝計算機用電纜
|
WD-DJYPV-1 | 銅芯聚乙烯絕緣低煙無鹵阻燃聚氯乙烯護套銅絲編織分屏蔽計算機用電纜
|
WD-DJYPV-2 | 銅芯聚乙烯絕緣低煙無鹵阻燃聚氯乙烯護套銅絲編織分屏蔽和總屏蔽計算機用電纜
|
WD-DJYPV-3 | 銅芯聚乙烯絕緣低煙無鹵阻燃聚氯乙烯護套銅絲編織總屏蔽計算機用電纜
|
WD-DJYP2V-1 | 銅芯聚乙烯絕緣低煙無鹵阻燃聚氯乙烯護套銅帶分屏蔽計算機用電纜
|
WD-DJYP2V-2 | 銅芯聚乙烯絕緣低煙無鹵阻燃聚氯乙烯護套銅帶分屏蔽和總屏蔽計算機用電纜
|
WD-DJYP2V-3 | 銅芯聚乙烯絕緣低煙無鹵阻燃聚氯乙烯護套銅帶總屏蔽計算機用電纜
|
WD-DJYP3V-1 | 銅芯聚乙烯絕緣低煙無鹵阻燃聚氯乙烯護套鋁塑復合帶分屏蔽計算機用電纜
|
WD-DJYP3V-2 | 銅芯聚乙烯絕緣低煙無鹵阻燃聚氯乙烯護套鋁塑復合帶分屏蔽和總屏蔽計算機用電纜
|
WD-DJYP3V-3 | 銅芯聚乙烯絕緣低煙無鹵阻燃聚氯乙烯護套鋁塑復合帶總屏蔽計算機用電纜
|
WD-DJYPV22-1 | 銅芯聚乙烯絕緣低煙無鹵阻燃聚氯乙烯護套銅絲編織分屏蔽鋼帶鎧裝計算機用電纜
|
WD-DJYPV22-2 | 銅芯聚乙烯絕緣低煙無鹵阻燃聚氯乙烯護套銅絲編織分屏蔽和總屏蔽鋼帶鎧裝計算機用電纜
|
WD-DJYPV22-3 | 銅芯聚乙烯絕緣低煙無鹵阻燃聚氯乙烯護套銅絲編織總屏蔽鋼帶鎧裝計算機用電纜
|
WD-DJYP2V22-1 | 銅芯聚乙烯絕緣低煙無鹵阻燃聚氯乙烯護套銅帶分屏蔽鋼帶鎧裝計算機用電纜
|
WD-DJYP2V22-2 | 銅芯聚乙烯絕緣低煙無鹵阻燃聚氯乙烯護套銅帶分屏蔽和總屏蔽鋼帶鎧裝計算機用電纜
|
WD-DJYP2V22-3 | 銅芯聚乙烯絕緣低煙無鹵阻燃聚氯乙烯護套銅帶總屏蔽鋼帶鎧裝計算機用電纜
|
WD-DJYP3V22-1 | 銅芯聚乙烯絕緣低煙無鹵阻燃聚氯乙烯護套鋁塑復合帶分屏蔽鋼帶鎧裝計算機用電纜
|
WD-DJYP3V22-2 | 銅芯聚乙烯絕緣低煙無鹵阻燃聚氯乙烯護套鋁塑復合帶分屏蔽和總屏蔽鋼帶鎧裝計算機用電纜
|
WD-DJYP3V22-3 | 銅芯聚乙烯絕緣低煙無鹵阻燃聚氯乙烯護套鋁塑復合帶總屏蔽鋼帶鎧裝計算機用電纜
|
DJFPF-1 | 銅芯氟塑料絕緣及護套銅絲編織分屏蔽計算機用電纜
|
DJFPF-2 | 銅芯氟塑料絕緣及護套銅絲編織分屏蔽和總屏蔽計算機用電纜
|
DJFPF-3 | 銅芯氟塑料絕緣及護套銅絲編織總屏蔽計算機用電纜 C |
DJFP2F-1 | 銅芯氟塑料絕緣及護套銅帶分屏蔽計算機用電纜
|
DJFP2F-2 | 銅芯氟塑料絕緣及護套銅帶分屏蔽和總屏蔽計算機用電纜
|
DJFP2F-3 | 銅芯氟塑料絕緣及護套銅帶總屏蔽計算機用電纜
|
DJFP3F-1 | 銅芯氟塑料絕緣及護套鋁塑復合帶分屏蔽計算機用電纜
|
DJFP3F-2 | 銅芯氟塑料絕緣及護套鋁塑復合帶分屏蔽和總屏蔽計算機用電纜
|
DJFP3F-3 | 銅芯氟塑料絕緣及護套鋁塑復合帶總屏蔽計算機用電纜
|
DJFPF22-1 | 銅芯氟塑料絕緣及護套銅絲編織分屏蔽鋼帶鎧裝計算機用電纜
|
DJFPF22-2 | 銅芯氟塑料絕緣及護套銅絲編織分屏蔽和總屏蔽鋼帶鎧裝計算機用電纜
|
DJFPF22-3 | 銅芯氟塑料絕緣及護套銅絲編織總屏蔽鋼帶鎧裝計算機用電纜
|
DJFP2F22-1 | 銅芯氟塑料絕緣及護套銅帶分屏蔽鋼帶鎧裝計算機用電纜
|
DJFP2F22-2 | 銅芯氟塑料絕緣及護套銅帶分屏蔽和總屏蔽鋼帶鎧裝計算機用電纜
|
DJFP2F22-3 | 銅芯氟塑料絕緣及護套銅帶總屏蔽鋼帶鎧裝計算機用電纜
|
DJFP3F22-1 | 銅芯氟塑料絕緣及護套鋁塑復合帶分屏蔽鋼帶鎧裝計算機用電纜
|
DJFP3F22-2 | 銅芯氟塑料絕緣及護套鋁塑復合帶分屏蔽和總屏蔽鋼帶鎧裝計算機用電纜
|
DJFP3F22-3 | 銅芯氟塑料絕緣及護套鋁塑復合帶總屏蔽鋼帶鎧裝計算機用電纜
|
DJFPV-1 | 銅芯氟塑料絕緣聚氯乙烯護套銅絲編織分屏蔽計算機用電纜
|
DJFPV-2 | 銅芯氟塑料絕緣聚氯乙烯護套銅絲編織分屏蔽和總屏蔽計算機用電纜
|
DJFPV-3 | 銅芯氟塑料絕緣聚氯乙烯護套銅絲編織總屏蔽計算機用電纜
|
DJFP2V-1 | 銅芯氟塑料絕緣聚氯乙烯護套銅帶分屏蔽計算機用電纜
|
DJFP2V-2 | 銅芯氟塑料絕緣聚氯乙烯護套銅帶分屏蔽和總屏蔽計算機用電纜
|
DJFP2V-3 | 銅芯氟塑料絕緣聚氯乙烯護套銅帶總屏蔽計算機用電纜
|
DJFP3V-1 | 銅芯氟塑料絕緣聚氯乙烯護套鋁塑復合帶分屏蔽計算機用電纜
|
DJFP3V-2 | 銅芯氟塑料絕緣聚氯乙烯護套鋁塑復合帶分屏蔽和總屏蔽計算機用電纜
|
DJFP3V-3 | 銅芯氟塑料絕緣聚氯乙烯護套鋁塑復合帶總屏蔽計算機用電纜
|
DJFPV22-1 | 銅芯氟塑料絕緣聚氯乙烯護套鋼絲編織分屏蔽鋼帶鎧裝計算機用電纜
|
DJFPV22-2 | 銅芯氟塑料絕緣聚氯乙烯護套鋼絲編織分屏蔽和總屏蔽鋼帶鎧裝計算機用電纜
|
DJFPV22-3 | 銅芯氟塑料絕緣聚氯乙烯護套鋼絲編織總屏蔽鋼帶鎧裝計算機用電纜
|
DJFP2V22-1 | 銅芯氟塑料絕緣聚氯乙烯護套鋼帶分屏蔽鋼帶鎧裝計算機用電纜
|
DJFP2V22-2 | 銅芯氟塑料絕緣聚氯乙烯護套鋼帶分屏蔽和總屏蔽鋼帶鎧裝計算機用電纜
|
DJFP2V22-3 | 銅芯氟塑料絕緣聚氯乙烯護套鋼帶總屏蔽鋼帶鎧裝計算機用電纜
|
DJFP3V22-1 | 銅芯氟塑料絕緣聚氯乙烯護套鋁塑復合帶分屏蔽鋼帶鎧裝計算機用電纜
|
DJFP3V22-2 | 銅芯氟塑料絕緣聚氯乙烯護套鋁塑復合帶分屏蔽和總屏蔽鋼帶鎧裝計算機用電纜
|
DJFP3V22-3 | 銅芯氟塑料絕緣聚氯乙烯護套鋁塑復合帶總屏蔽鋼帶鎧裝計算機用電纜
|
DJFPG-1 | 銅芯氟塑料絕緣硅橡膠護套銅絲編織分屏蔽計算機用電纜
|
DJFPG-2 | 銅芯氟塑料絕緣硅橡膠護套銅絲編織分屏蔽和總屏蔽計算機用電纜
|
DJFPG-3 | 銅芯氟塑料絕緣硅橡膠護套銅絲編織總屏蔽計算機用電纜
|
DJFP2G-1 | 銅芯氟塑料絕緣硅橡膠護套銅帶分屏蔽計算機用電纜
|
DJFP2G-2 | 銅芯氟塑料絕緣硅橡膠護套銅帶分屏蔽和總屏蔽計算機用電纜
|
DJFP2G-3 | 銅芯氟塑料絕緣硅橡膠護套銅帶總屏蔽計算機用電纜
|
DJFP3G-1 | 銅芯氟塑料絕緣硅橡膠護套鋁塑復合帶分屏蔽計算機用電纜
|
DJFP3G-2 | 銅芯氟塑料絕緣硅橡膠護套鋁塑復合帶分屏蔽和總屏蔽計算機用電纜
|
DJFP3G-3 | 銅芯氟塑料絕緣硅橡膠護套鋁塑復合帶總屏蔽計算機用電纜
|
DJFPG22-1 | 銅芯氟塑料絕緣硅橡膠護套銅絲編織分屏蔽鋼帶鎧裝計算機用電纜
|
DJFPG22-2 | 銅芯氟塑料絕緣硅橡膠護套銅絲編織分屏蔽和總屏蔽鋼帶鎧裝計算機用電纜
|
DJFPG22-3 | 銅芯氟塑料絕緣硅橡膠護套銅絲編織總屏蔽鋼帶鎧裝計算機用電纜
|
DJFP2G22-1 | 銅芯氟塑料絕緣硅橡膠護套銅帶分屏蔽鋼帶鎧裝計算機用電纜
|
DJFP2G22-2 | 銅芯氟塑料絕緣硅橡膠護套銅帶分屏蔽和總屏蔽鋼帶鎧裝計算機用電纜
|
DJFP2G22-3 | 銅芯氟塑料絕緣硅橡膠護套銅帶總屏蔽鋼帶鎧裝計算機用電纜
|
DJFP3G22-1 | 銅芯氟塑料絕緣硅橡膠護套鋁塑復合帶分屏蔽鋼帶鎧裝計算機用電纜
|
DJFP3G22-2 | 銅芯氟塑料絕緣硅橡膠護套鋁塑復合帶分屏蔽和總屏蔽鋼帶鎧裝計算機用電纜
|
DJFP3G22-3 | 銅芯氟塑料絕緣硅橡膠護套鋁塑復合帶總屏蔽鋼帶鎧裝計算機用電纜
|
注：1、型號為DJYPV-1也可以寫作DJYPV；DJYPV-2也可以寫作DJYPVP；DJYPV-3也可以寫作DJYVP以此類推；
2、多股軟芯結構在型號后加R。
3、如果采用聚氯乙烯作絕緣材料時，把型號中的Y改作V。采用交聚乙烯絕緣材料時，把型號中的Y改作YJ。
4、若用鍍錫線芯計算機電纜則可在型號后加X，DJYPVX-2。
5、本安電纜在型號前加IA。
型號說明
項目
| 代號
| 說明
|
系列代號
| DJ
ia | 電子計算機（DCS系統）和電動儀表用 本安電路用 |
燃燒特性代號
| Z ZA ZB ZC D W WDZ N | 阻燃型 A級阻燃型 B級阻燃型 C級阻燃型 低煙型 無鹵型 無鹵低煙阻燃型 耐火型 |
絕緣材料代號
| V Y YJ F G | 聚氯乙烯 聚乙烯 交聯聚乙烯 聚全氟乙丙烯（F46） 硅橡膠 |
屏蔽材料
| P P1 P2（PT） P3（PL） | 銅絲編織 鍍錫銅絲編織 銅帶（銅塑復合帶）繞包 鋁塑復合帶繞包 |
屏蔽形式
| 1 2 3 | 分屏蔽 分屏蔽和總屏蔽 總屏蔽 |
護套材料代號
| V Y F G | 聚氯乙烯 聚乙烯 聚全氟乙丙烯（F46） 硅橡膠 |
鎧裝代號
| 2 3 | 雙層鋼帶鎧裝 細鋼絲鎧裝 |
導體種類
| A R | 單股導體（可省略） 多股軟導體 |
例1：銅芯聚乙烯絕緣聚氯乙烯護套10對二芯組 1.5mm2
