產品描述

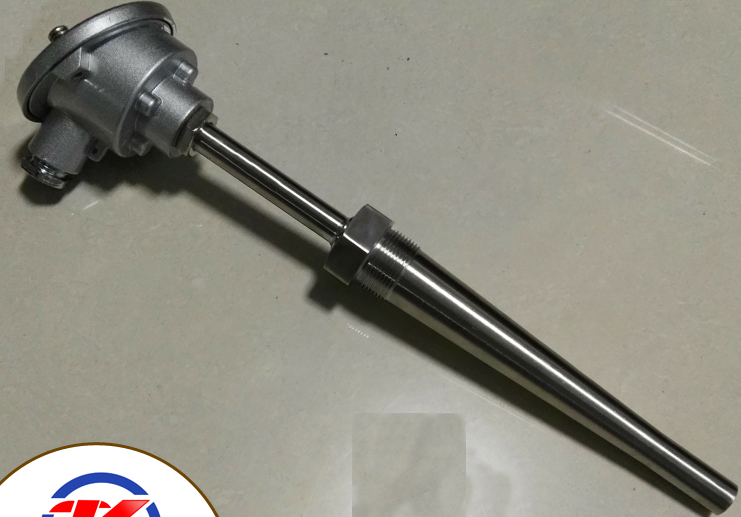

固定螺紋錐形熱電偶WRF-630G
【產品應用】
固定螺紋錐形熱電偶WRF-630G 作為測量溫度的傳感器，通常和顯示儀表、記錄儀表和電子調節(jié)器配套使用。它可以直接測量各種生產過程中從0℃～1800℃范圍內的液體、蒸汽和氣體介質以及固體的表面溫度。
【工作原理】
固定螺紋錐形熱電偶WRF-630G 的工作原理是：兩種不同成分的導體兩端經焊接、形成回路，直接測溫端叫測量端，接線端子端叫參比端。當測量端和參比端存在溫差時，就會在回路中產生熱電流，接上顯示儀表，儀表上就指示出熱電偶，產生的熱電動勢的對應溫度值。
熱電偶的熱電動勢將隨著測量端溫度升高而增長，熱電動勢的的大小只和熱電偶導體材質以及兩端溫差有關，和熱電極的長度、直徑無關。裝配式熱電偶主要由接線盒、保護管、絕緣套管、接線端子、熱電極組成基本結構，并配以各種安裝固定裝置組成。
【主要技術指標】
固定螺紋錐形熱電偶WRF-630G 測量范圍及基本誤差
熱電偶類別 | 代號 | 分度號 | 測量范圍 | 基本誤差限 |
鎳鉻－康銅 | WRK | E | 0－800℃ | ±0.75%t |
鎳鉻－鎳硅 | WRN | K | 0－1300℃ | ±0.75%t |
鉑銠13-鉑 | WRB | R | 0－1600℃ | ±0.25%t |
鉑銠10－鉑 | WRP | S | 0－1600℃ | ±0.25%t |
鉑銠30－鉑銠6 | WRR | B | 0－1800℃ | ±0.25%t |
注：t為感溫元件實測溫度值（℃）
活動法蘭式熱電偶熱響應時間
在溫度出現階躍變化時，熱電偶的輸出變化至相當于該變化的50%，所需要的時間稱為熱響應時間，用T0.5表示。
熱電偶公稱壓力
一般是指在室溫情況下保護管所能承受的靜態(tài)外壓而不破裂。實際上，容許工作壓力不***與保護管材料、直徑壁厚有關，還與其結構形式，安裝方法、置入深度以及被測介質的流速和種類等有關。應不小于裝配式熱電偶保護管外徑的8～10倍（特殊產品例外）。
熱電偶絕緣電阻（常溫）
常溫絕緣電阻的試驗電壓為直流500V±50V，測量常溫絕緣電阻的大氣條件為溫度15～35℃，相對濕度45%，大氣壓力86～106kPa。
a.對于長度超過1米的熱電偶它的常溫絕緣電阻值與其長度的乘積應不小于100.
即Rr.L≥100 MΩ。M L＞1m
式中：Rr-熱電偶的常溫絕緣電阻值MΩ
b.對于長度等于或不足1米的熱電偶，它的常溫絕緣電阻值應不小于100 MΩ
上限溫度絕緣電阻
熱電偶的上限溫度絕緣電阻應不小于下表現定：
上限溫度tm℃ | 試驗溫度t℃ | 電阻值MΩ |
100≤tm＜300 | t=tm | 10 |
300≤tm＜500 | t=tm | 2 |
500≤tm＜850 | t=tm | 0.5 |
850≤tm＜1000 | t=tm | 0.08 |
1000≤tm＜1300 | t=tm | 0.02 |
tm＞1300 | t=1300 | 0.02 |
【固定螺紋錐形熱電偶型號選型】
WR | 熱電偶 | 規(guī)格 | |||||
代號 | 熱電極種類 | ||||||
R | 鉑銠30-鉑銠6 | ||||||
P | 鉑銠10-鉑 | ||||||
N | 鎳硅-鎳硅 | ||||||
M | 鎳鉻硅-鎳硅 | ||||||
E | 鎳鉻－銅鎳 | ||||||
C | 銅－銅鎳 | ||||||
F | 鐵－銅鎳 | ||||||
代號 | 輸出信號數 | ||||||
無 2 | 單支 雙支 | ||||||
代號 | 固定裝置形式 | ||||||
1 2 3 4 5 6 7 | 無固定裝置式 固定螺紋 活動法蘭 固定法蘭 活動法蘭角尺型 固定螺紋錐形管 直形管接頭式 | ||||||
代號 | 接線盒形式 | ||||||
2 3 4 | 防濺式 防水式 防爆式 | ||||||
代號 | 保護管直徑 | ||||||
0 | Φ16mm保護管 | ||||||
1 | Φ25mm保護管 | ||||||
2 | Φ16mm高鋁保護管 | ||||||
3 | Φ20mm高鋁保護管 | ||||||
