低煙無鹵太陽能光伏電纜PV1-F-16
簡單介紹】低煙無鹵太陽能光伏電纜適用于高允許1.8kV（線芯對線芯，非接地系統）直流電壓、在光伏系統中CD側使用的單芯軟電纜（電線）。
【詳細說明】

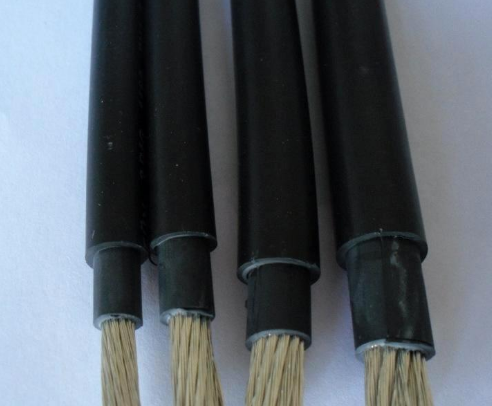

PV1-F 16mm2 50平方低煙無鹵太陽能光伏電纜
低煙無鹵太陽能光伏電纜PV1-F16mm2 【 PV1-F產品規格：1.5mm2、2.5 mm2、4 mm2、6 mm2、10 mm2、16 mm2】
【詳細說明】
低煙無鹵太陽能光伏電纜PV1-F16mm2 技術規范
PV-電纜（光伏組件用電纜）目前尚無或行業標準，本試驗技術規范所涉及到的要求來自于德國標準化委員會PV-系統用電線K411.2.3工作組的初稿。
這個初稿將作為德國標準報批稿進行發布。
德國萊茵TUV(上海)將用此技術規范對PV-電纜的性能進行檢測和評估。
在德國萊茵TUV公司內部此技術規范的文件編號為2PfG 1169/08.2007。
低煙無鹵太陽能光伏電纜PV1-F16mm2 使用范圍
2PfG 1169/08.2007適用于高允許1.8kV(線芯對線芯，非接地系統)直流電壓、在光伏系統中CD側使用的單芯軟電纜(電線)。
該產品適合于Ⅱ類放心等J下使用。
電纜運行的環境溫度高到90℃。
電纜可以多根并聯使用。
3、特殊M詞術語
PV 系統( )：光伏系統(太陽能系統)。
DC側( )：光伏裝置中從光伏電池到光伏換流器直流端子之間的部分。
標準試驗條件下的開路電壓(UOC STC)：在標準試驗條件下，未加載(開路)的光伏組件、光伏電線、光伏列陣、光伏發電機或光伏換流器直流側的電壓。
標準試驗條件下的短路電流(ISC TC)：在標準試驗條件下，光伏組件、光伏電線、光伏列陣或光伏發電機的短路電流。
4、無鹵PV-電纜的基本信息
4.1電纜型號
PV1-F
4.2電纜特性
●額定電壓：
AC U0/U=0.6/1kV
DC 1.8kV(線芯對線芯，非接地系統,沒有負載下的回路)
如果電纜使用在直流系統中，其導體間的額定電壓應不大于電纜AC額定值U的1.5倍。在單相接地直流系統中，此數值應乘以0.5的系數。
●溫度范圍：
環境溫度： -40℃到+90℃
導體高工作溫度：120℃
電纜運行的環境溫度高到90℃。依據EN60216-1標準進行考核，其J緣和護套的溫度指數是120℃。
期望使用壽命是25年
5秒鐘的短路溫度是200℃
4.3電纜結構
●導體
導體芯數： 1
導體是EN60228(IEC60228、GB/T3956)中的D5類導體，而且須是鍍錫的。
●導體的截面
1.5，2.5，4，6，10，16，25，35mm2。
●導體隔離層
在導體周圍可以使用一層合適的無鹵材料作為隔離層。
●J緣
J緣應是擠出型的無鹵材料，應是一層或緊密粘附著的幾層組成。J緣應是實心且材質均勻，在剝離J緣時須盡可能不要損傷J緣本身、導體和鍍錫層。
J緣厚度由生產商規定，但小值須≥0.5mm。
低煙無鹵太陽能光伏電纜建議的J緣厚度
標稱截面(mm2) 1.5 2.5 4 6 25 35
J緣標稱厚度 1 1 1 1 1.2 1.2
●導體隔離層
在J緣周圍可以使用一層合適的無鹵材料作為隔離層。
●護套
J緣線芯須有護套包覆，護套應是合適的無鹵材料。
護套應是擠出型的無鹵材料，應是一層或緊密粘附著的幾層組成。
護套厚度由生產商規定，但小值須≥0.5mm。
建議的護套厚度
標稱截面(mm2) 1.5 2.5 4 6 25 35
護套標稱厚度 0.8 0.8 0.9 0.9 1.2 1.2
●外徑
外徑的平均值應在生產商規定的范圍內。
●多芯結構
在多芯結構中每一個單芯電纜都應符合本技術文件的要求；在多芯結構中每一個附加元件都應符合本技術文件的要求。
4.4電纜載流量的要求
環境溫度：60℃，導體高工作溫度：120℃
1、導體：IEC 60228，5類絞合鍍錫銅絲，2、J緣:交聯低煙無鹵阻燃聚烯烴雙層J緣，3、護套:交聯低煙無鹵阻燃聚烯烴型號：光伏電纜額定電壓：0.6kV溫度范圍：-40℃～+90℃干燥或潮濕20′000小時導體大工作溫度: 120℃。
