產品描述

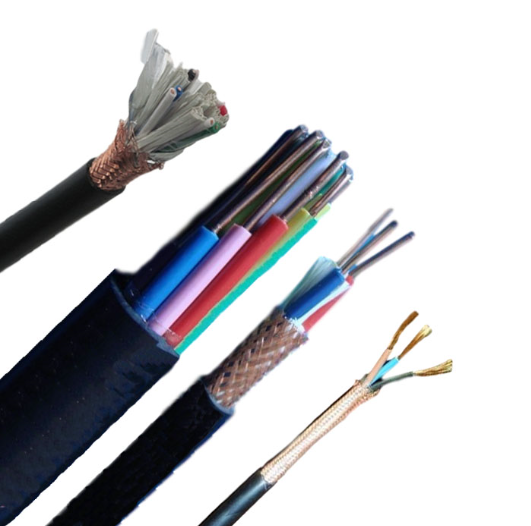

電動型儀表信號電纜DYVP DYVP-R
一、 產品用途及特點
該產品其組成為絕緣線芯以兩根絞合成對或三根絞合成組，然后再由線對或線組成纜，電纜有總屏蔽。
用于電動儀表為主的電動控制系統及計算機控制系統。該電纜可用作傳輸生產裝置過程變量的檢測、控制、聯鎖、報警、指示等模擬和數字信號。
產品詳情
一、 產品標準
企業標準 等效采用英國BS5308標準
二、 產品型號
型號 | 名稱 |
DYVP | 銅芯聚乙烯絕緣聚氯乙烯護套銅線或鍍錫銅線編織屏蔽電動型儀表信號電纜 |
DYVP-R | 銅芯聚乙烯絕緣聚氯乙烯護套銅線或鍍錫銅線編織屏蔽電動型儀表信號軟電纜 |
DYVP3 | 銅芯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶屏蔽電動型儀表信號電纜 |
DYVP3-R | 銅芯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶屏蔽電動型儀表信號軟電纜 |
DYVP2 | 銅芯聚乙烯絕緣聚氯乙烯護套銅帶屏蔽電動型儀表信號電纜 |
DYVP2-R | 銅芯聚乙烯絕緣聚氯乙烯護套銅帶屏蔽電動型儀表信號軟電纜 |
DYJVP | 銅芯交聯聚乙烯絕緣聚氯乙烯護套銅線或鍍錫銅線編織屏蔽電動型儀表信號電纜 |
DYJVP-R | 銅芯交聯聚乙烯絕緣聚氯乙烯護套銅線或鍍錫銅線編織屏蔽電動型儀表信號軟電纜 |
DYJVP3 | 銅芯交聯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶屏蔽電動型儀表信號電纜 |
DYJVP3-R | 銅芯交聯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶屏蔽電動型儀表信號軟電纜 |
DYJVP2 | 銅芯交聯聚乙烯絕緣聚氯乙烯護套銅帶屏蔽電動型儀表信號電纜 |
DYJVP2-R | 銅芯交聯聚乙烯絕緣聚氯乙烯護套銅帶屏蔽電動型儀表信號軟電纜 |
WDZ-DYYP | 銅芯無鹵低煙阻燃聚烯烴絕緣和護套銅線或鍍錫銅線編織屏蔽電動型儀表信號電纜 |
WDZ-DYYP-R | 銅芯無鹵低煙阻燃聚烯烴絕緣和護套銅線或鍍錫銅線編織屏蔽電動型儀表信號軟電纜 |
WDZ-DYYP3 | 銅芯無鹵低煙阻燃聚烯烴絕緣和護套鋁塑復合帶屏蔽電動型儀表信號電纜 |
WDZ-DYYP3-R | 銅芯無鹵低煙阻燃聚烯烴絕緣和護套鋁塑復合帶屏蔽電動型儀表信號軟電纜 |
WDZ-DYYP2 | 銅芯無鹵低煙阻燃聚烯烴絕緣和護套銅帶屏蔽電動型儀表信號電纜 |
WDZ-DYYP2-R | 銅芯無鹵低煙阻燃聚烯烴絕緣和護套銅帶屏蔽電動型儀表信號軟電纜 |
注：基本產品型號中絕緣材料還有YDJ無鹵低煙阻燃交聯聚烯烴。 | |
代號名稱及含義
項目
| 代號
| 代號含義
|
阻燃特性 | / | 非阻燃可省略 |
ZA | A 類阻燃 | |
ZB | B 類阻燃 | |
ZC | C 類阻燃 | |
ZD | D 類阻燃 | |
DDZ | 低鹵低煙阻燃 | |
WDZ | 無鹵低煙阻燃 | |
說明 | 成束燃燒試驗A、B、C、D四類，A類***優。DDZ、WDZ也分A、B、C、D四類，如DDZA、WDZB。本公司主要生產A類或B類阻燃電纜。 | |
系列代號 | D | 電動型儀表信號電纜 |
絕緣材料
| Y | 聚乙烯或阻燃聚乙烯 |
YJ | 交聯聚乙烯 | |
B | 聚丙烯 | |
YD | 無鹵低煙阻燃聚烯烴(YDJ-交聯型) | |
護套材料 | Y | 耐候性聚乙烯或阻燃聚乙烯 |
V | 聚氯乙烯、阻燃聚氯乙烯或低鹵低煙阻燃聚氯乙烯 | |
YD | 無鹵低煙阻燃聚烯烴（YDJ-交聯型） | |
屏蔽材料 | P | 銅線或鍍錫銅線編織 |
PL | 鋁塑復合帶 | |
P2 | 銅帶 | |
鎧裝材料 | 12 | 聯鎖鋼帶鎧裝聚氯乙烯類護套 |
13 | 聯鎖鋼帶鎧裝聚乙烯類護套 | |
22 | 繞包鋼帶鎧裝聚氯乙烯類護套 | |
23 | 繞包鋼帶鎧裝聚乙烯類護套 | |
32 | 纏繞鋼絲鎧裝聚氯乙烯類護套 | |
33 | 纏繞鋼絲鎧裝聚乙烯類護套 | |
92 | 編織鋼絲鎧裝聚氯乙烯類護套 | |
93 | 編織鋼絲鎧裝聚乙烯類護套 | |
52 | 聯鎖鋁帶或鋁合金帶鎧裝聚氯乙烯類護套 | |
53 | 聯鎖鋁帶或鋁合金帶鎧裝聚乙烯類護套 | |
其它 | 遇其它護套時，鎧裝表示方法同上，護套以“4”表示，無具體含義。如編織鋼絲鎧裝氟塑料護套。 表示為“94”。 | |
耐熱等級 | 70 | ***高工作溫度70℃（可省略） |
90 | ***高工作溫度90℃ | |
105 | ***高工作溫度105℃ | |
導體種類 | A | 單股導體 |
B | 7股絞合導體(A、B兩種在規格后括號中表示) | |
R | 多股絞合導體 | |
規格 | 對數(或組數)×每對(或組)芯數×導體線芯標稱截面mm2 | |
對數(或組數)：1,2,3,……24 | ||
每對(或組)芯數：2,3 | ||
導體線芯截面：0.5,0.75,1.0,1.25,1.5,2.5 | ||
注：根據上述所列電動型儀表信號電纜的型號說明,可以選擇各種組合以滿足需要。 | ||
標注舉例
1．銅芯聚乙烯絕緣、聚氯乙烯護套、銅線或鍍錫銅線編織屏蔽電動儀表信號電纜有7個線對,導體線芯截面為1.0mm2，選用導體線芯單根直徑1.13mm表示為：DYVP 7×2×1.0(A)
選用導體線芯7股直徑0.43mm表示為：DYVP 7×2×1.0(B)
2．銅芯聚丙烯絕緣、105℃阻燃聚氯乙烯護套、鋁塑復合帶屏蔽電動儀表信號軟電纜,有4個三線組,導體線芯標稱截面0.75mm2，表示為：ZA-DBVRPL-105 4×3×0.75
3．銅芯聚乙烯絕緣、低鹵低煙阻燃聚氯乙烯護套、銅帶屏蔽鋼帶鎧裝電動儀表信號電纜,有7個線對,導體芯截面1.0mm2,線芯7股0.43mm絞合，表示為：DDZ-DYVP2-22 7×2×1.0(B)
四、使用特性
1． 交流額定電壓U0/U：300/500V
2． 電纜***高工作溫度：聚乙烯絕緣 70℃
交聯聚乙烯絕緣 90℃
無鹵低煙阻燃聚烯烴 70℃
輻照交聯型 90℃和125℃兩種
3． ***低環境溫度：固定敷設 -40℃；非固定敷設 -15℃。
4． 安裝敷設溫度：不低于0℃
5． 電纜允許***小彎曲半徑：非鎧裝、聯鎖或編織鎧裝電纜不小于電纜外徑的6倍
銅帶屏蔽或鋼絲、鋼帶纏繞鎧裝電纜不小于電纜外徑的12倍
產品參數
五、主要技術指標
| 性能項目 | 單位 | 指標 | ||||||
| 導體線芯直流電阻(20℃) | Ω/km | 標稱截面mm2 | 0.5 | 0.75 | 1.0 | 1.25 | 1.5 | 2.5 |
| A類導體 | 36.0 | 24.5 | 18.1 | 14.5 | 12.1 | 7.41 | ||
| B類導體 | 36.0 | 24.5 | 18.1 | 14.5 | 12.1 | 7.41 | ||
| R類導體 | 39.0 | 26.0 | 19.5 | 15.5 | 13.3 | 7.98 | ||
| 工作電容(1kHz) | PF/m | ≤80 | ||||||
| 電容不平衡(1kHz) | PF/m | ≤1 | ||||||
| 20℃時絕緣電阻 | MΩ·Km | ≥5000 (阻燃型≥1000) | ||||||
| 試驗電壓 | V | 2000 1min | ||||||
| 阻燃特性 | A類(按GB12666-2019試驗) | |||||||
